大電容儲能型NFC無源鎖FPCB組件化線路板模塊產品概述

產品定義：

大電容儲能型NFC無源鎖組件化線路板模塊是一種無源電子模塊，它采用大電容儲能器件，具有NFC功能的手持終端利用NFC（近場通信）技術實現無源鎖授權開、關鎖功能。這種模塊的主要特點無需內置電池且可做到IP68防水，非常適合惡劣環境應用，如變電站、電力鎖、燃?xì)夤艿赖取?/p>

1. 大電容儲能器件：用于儲存能量，為NFC無源鎖提供所需的電能。

2. NFC芯片：實現NFC通信功能，與手機等手持終端設備進行能量采集及認證數據交換，以實現授權開、關鎖功能。

3. 保護電路：對模塊進行保護，防止由于過壓、過流等原因?qū)δK造成損害。

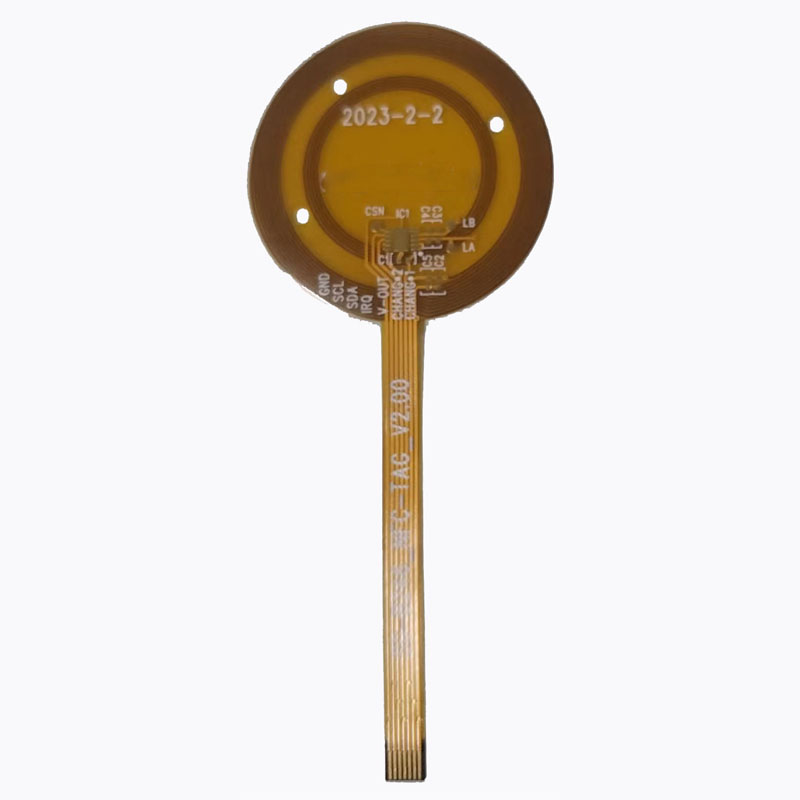

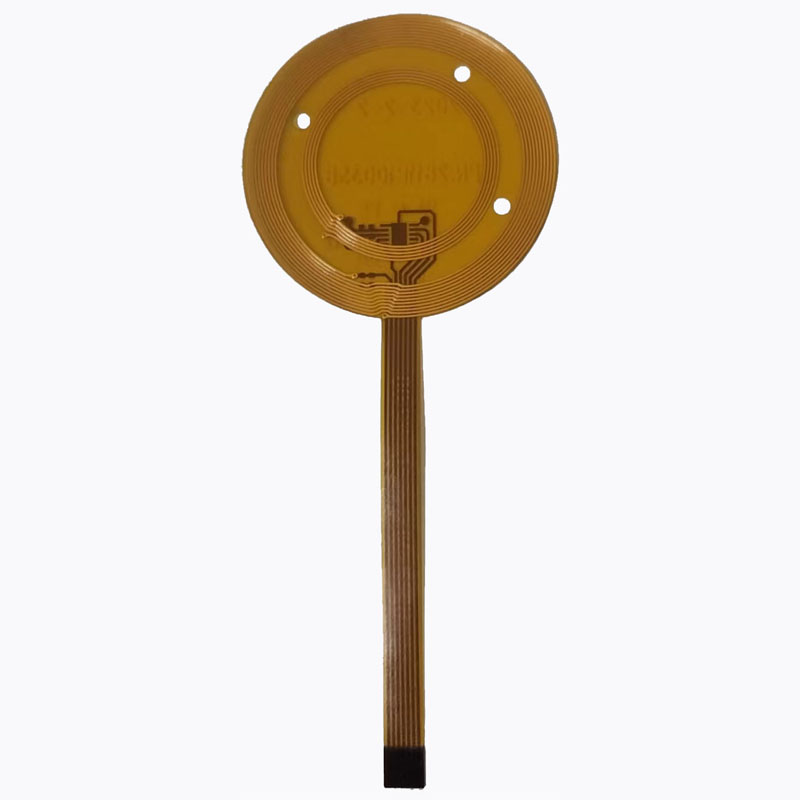

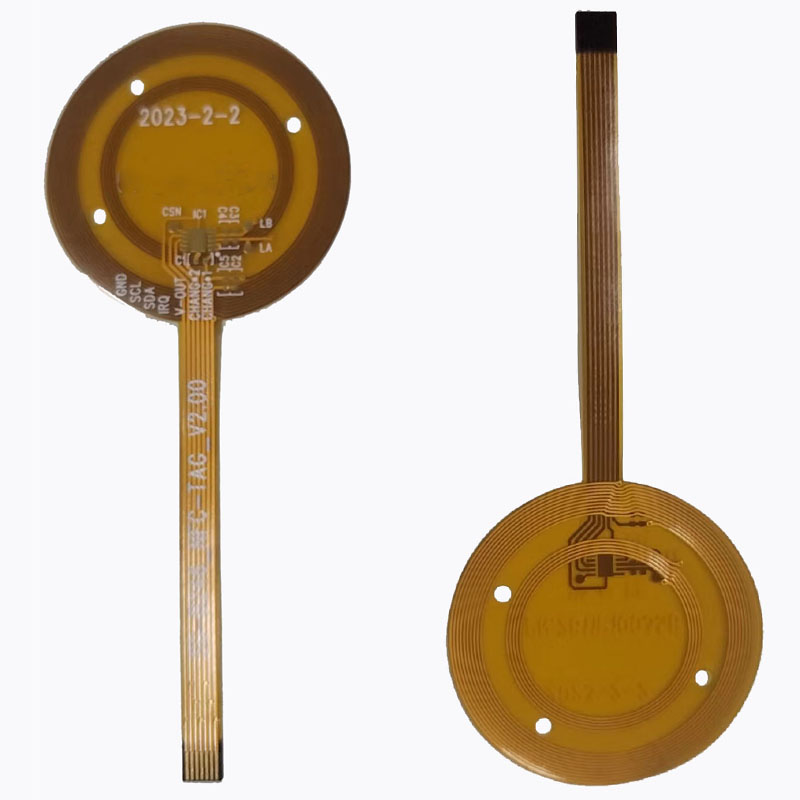

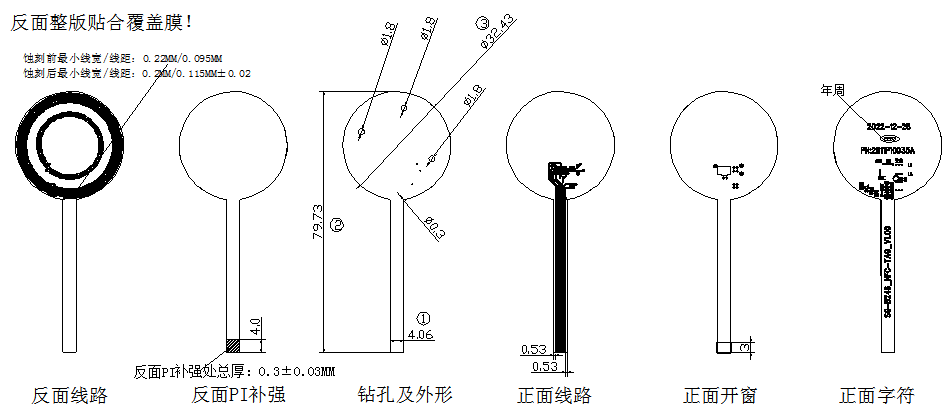

產品圖片：見分層圖

產品基本工藝流程：

開料、鉆孔、沉/鍍銅、圖形轉移、蝕刻、NFC射頻指標首件驗證、疊層、壓合、表面處理、測試、成型、SMT、功能/性能測試。

產品特色亮點：

1、無需內置電池或外部電源，節能環保。

2、利用NFC近場通信技術，操作簡便，用戶體驗良好

產品應用：掛鎖、柜鎖、箱包鎖

產品輸出相關報告：

《項目技術可行性分析報告》

《產品測試報告》

《線路板成品可靠性測試報告》

大電容儲能型NFC無源鎖FPCB組件化線路板模塊產品參數

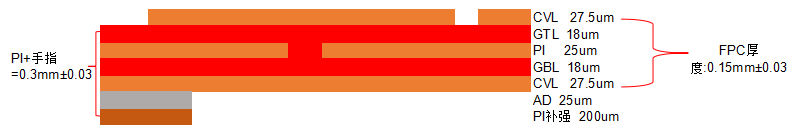

產品疊層結構：

產品孔：

最小金屬化孔徑：0.3±0.075mm；

最小非金屬化孔徑：1.8mm±0.05mm

產品線路：

最小線路寬度：0.22±0.02mm

最小線路間距：0.095±0.02mm

產品阻焊&字符：

金手指開窗：4.06*3mm

字符絲印線寬：0.13*0.96mm

完成品相關尺寸：79.73*21.01mm

表面工藝：沉金

功能測試：測試開短路

可靠性測試：熱沖擊試驗，上錫測試，補強剝離強度測試

產品相關認證測試：
