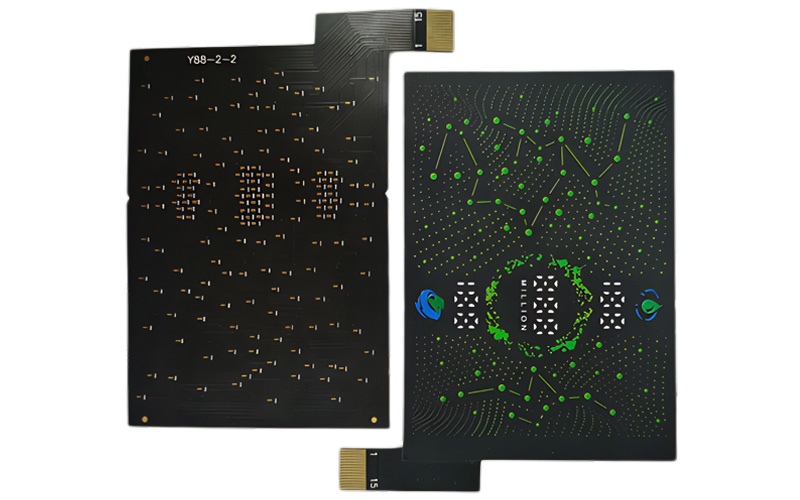

在探討超薄柔性圖案光效LED數碼管顯示屏的FPCBA（Flexible Printed Circuit Board Assembly，柔性印刷電路板組裝）組件制造工藝時，我們不得不深入到這個高度精細且復雜的領域。這一過程不僅融合了現代電子工程、材料科學的最新成果，還依賴于精密制造技術的不斷突破。以下是詳細解析這一工藝的各個環節，并通過具體案例和數據來豐富內容。
?設計環節?：這是整個制造工藝的起點，也是決定產品最終性能的關鍵。設計團隊會依據客戶需求，精心規劃LED顯示屏的整體結構和電路原理圖。在這個過程中，他們會特別關注LED芯片的布局、電源模塊的配置以及FPC（柔性電路板）的線路設計，力求實現高效的電力傳輸和信號控制。以一款用于室內展覽的超薄柔性LED顯示屏為例，其分辨率高達1920x1080，像素間距僅為2mm。為了達到這樣的效果，設計團隊采用了先進的仿真軟件，對LED芯片的發光效率、熱管理以及FPC的柔韌性進行了多次優化，最終確定了最優的設計方案。
?原材料采購?：原材料的質量直接關系到產品的穩定性和使用壽命。因此，在采購環節，制造商會嚴格篩選高質量的LED芯片、驅動芯片、電源模塊以及FPC板。LED芯片通常選用發光效率高、色彩還原度好的產品，如三安光電等知名品牌。而FPC板則要求具有良好的柔韌性、耐折疊性和高可靠性，以滿足超薄和靈活安裝的需求。
由于FPC的柔軟性，其在運輸和存儲過程中容易吸收空氣中的水分。為了確保SMT（表面貼裝技術）投線的順利進行，必須對FPC進行預烘烤處理。預烘烤條件一般為溫度80-100℃，時間4-8小時，以充分排出FPC中的水分。特殊情況下，烘烤溫度可提高至125℃以上，但需相應縮短烘烤時間。某次生產中，工廠就采用了90℃烘烤6小時的處理方案，并通過IPQC抽檢確認FPC無異常后，才進入下一道工序。
在FPC的固定和定位上，制造商會使用專用的載板和高精度的定位模板。載板通常采用合成石、鋁板等材質，要求輕薄、高強度、吸熱少、散熱快。定位模板則根據FPC的CAD文件制造，確保定位銷的直徑與FPC上的定位孔精確匹配。

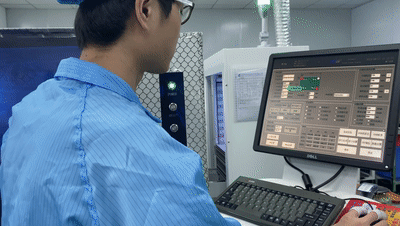

SMT貼裝是FPCBA制造的核心環節。通過高速貼片機，制造商將LED芯片、驅動芯片等元器件精確貼裝到FPC板上。這些貼片機采用先進的視覺識別系統，確保元器件的貼裝位置準確無誤。以某型號高速貼片機為例，其貼裝速度可達每小時數萬顆元器件，且貼裝精度可達±0.1mm。在貼裝過程中，還會對元器件的極性、方向等進行嚴格檢查，確保無誤。
接下來是回流焊接工藝。通過高溫將焊膏熔化，使元器件與FPC板牢固連接?；亓骱附舆^程中，需要嚴格控制溫度曲線和時間，以避免元器件受損或焊接不良。
組裝環節包括將貼裝好的FPC板與其他組件（如邊框、連接線等）進行組裝。在這一階段，還會進行冷焊連焊，確保連接的穩固性。組裝完成后，會對LED顯示屏進行各項功能測試，包括亮度、顏色、顯示效果等。以一款用于舞臺表演的LED柔性屏為例，其亮度測試達到了5000尼特以上，色彩還原度達到了95%以上。在顯示效果測試中，無論是靜態圖片還是動態視頻，都展現出了極高的清晰度和流暢度。
測試合格的產品會進行精心包裝，并再次進行質量檢查。包裝材料需具備抗震、防潮等特性，以確保產品在運輸過程中的安全。同時，還會附帶詳細的產品說明書和保修卡，方便客戶使用和維護。只有當產品符合所有標準和要求時，才會被送出廠房，交付給客戶。
綜上所述，超薄柔性圖案光效LED數碼管顯示屏的FPCBA組件制造工藝是一個高度精細且復雜的過程。通過嚴格的設計、原材料采購、預處理、SMT貼裝、組裝與測試以及包裝與交付等步驟，制造商確保了產品的高質量和穩定性。這一過程不僅體現了現代科技的進步和制造技術的精湛，更滿足了市場對高質量、高性能LED顯示屏的迫切需求。
